在现代化信息网络系统的建设中，机房是承载所有核心设备与数据流转的物理心脏，而综合布线系统则是连接这颗心脏的神经网络。一套高标准、高质量的弱电机房综合布线施工，直接决定了整个IT系统的稳定性、扩展性与运维效率。本文将通过高标准施工的核心要点图解，深入剖析机房布线工程的专业实践。
一、 规划与设计先行：施工的蓝图
高标准施工始于精细的规划。在动工前，必须依据国家标准（如GB 50311《综合布线系统工程设计规范》）及TIA-942等国际标准，结合机房等级（如A/B/C级）进行设计。
- 区域划分清晰：严格区分接入区（运营商线路入口）、主配线区（MDA）、水平配线区（HDA），以及设备配线区（EDA）。各区域之间路径明确，避免交叉。
- 路由设计合理：强电、弱电、光纤、铜缆的桥架或线槽应分开敷设，平行间距至少30cm，若需交叉则必须垂直，以减少电磁干扰。图上应清晰标注主干与水平走线路由。
- 冗余与扩容考虑：设计时需为未来5-10年的网络扩容预留至少20%的线缆、管道和机柜空间。
（图解要点：一张清晰的机房平面设计图，标注不同功能区、走线路由及间距要求）
二、 材料与设备：质量的基石
“工欲善其事，必先利其器”。高标准施工离不开优质的材料与设备。
- 线缆选择：数据主干推荐使用OM3/OM4/OM5多模光纤或单模光纤，水平布线采用六类（Cat6A）或更高类别非屏蔽/屏蔽双绞线，确保支持万兆及以上传输。所有线缆需采用知名品牌，具备清晰的米标和类别标识。
- 接插件与配线架：模块、配线架、跳线的性能等级必须与线缆匹配。采用高密度、模块化配线架，便于管理和维护。光纤熔接或端接需使用高质量连接器（如LC/MPO）。
- 支撑结构：采用优质金属桥架、线槽（梯式、托盘式）和立柱，并做良好接地。机柜应选用标准19英寸、带前后门、侧板、风扇及PDU电源的知名品牌机柜。
（图解要点：特写展示高品质线缆的米标、配线架上整齐的模块标识、以及结构稳固的桥架与机柜）
三、 安装工艺：细节决定成败
这是将蓝图变为现实的核心环节，也是最直观体现“高标准”的部分。
- 桥架与线槽安装：安装牢固、横平竖直，转弯处弯曲半径符合规范（如铜缆不小于线缆直径的4倍）。接地连接可靠，所有金属部件电气连通。
- 线缆敷设：
- 分束绑扎：强弱电线缆分开敷设于不同桥架。同类线缆按功能区（如每24根一束）使用专用扎带（如魔术贴扎带）进行绑扎，松紧适度，不损伤线缆外皮。
- 弯曲半径：全程保证线缆的最小弯曲半径（如六类线缆弯曲半径大于50mm），尤其在配线架后端和机柜入口处。
- 拉力控制：敷设时使用线轴，避免过度拉力，双绞线拉力不超过110N。
- 标签标识：这是高标准施工的灵魂！ 从端到端，每根线缆两端都必须有清晰、唯一、耐久的标签。通常采用TIA-606-B标准，标明起点和终点位置（如：从HDA1-24P-A1到EDA3-SW01-P1）。
- 机柜内部理线：
- 进线管理：线缆从机柜顶部或底部垂直进入，通过理线环引导至配线架。
- 前端跳线管理：设备与配线架之间的跳线应长度适中，使用水平/垂直理线器，走线横平竖直，形成美观的“瀑布”或“分组”式布局，便于追踪和插拔。
- 后端盘线：配线架后端的预留线缆应整齐盘绕在机柜侧壁的盘线架上，或使用“服务环”（Service Loop）方式整齐预留，严禁杂乱堆叠。

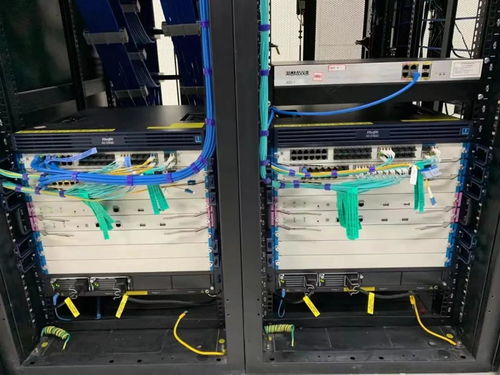

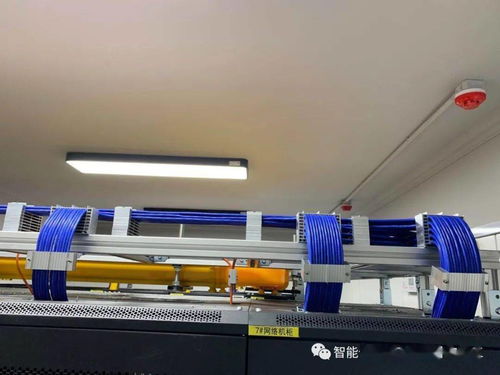

（图解要点：多角度展示——桥架内线缆分束绑扎的整齐场景；机柜后端线缆的“服务环”预留；机柜前端跳线通过理线器整理的横平竖直、色彩协调的效果；每一个端口和线缆上清晰可读的标签特写）
四、 端接与测试：性能的保障
施工的最后环节，是验证所有努力是否达标的关键。
- 端接工艺：铜缆打线严格遵循A或B类色标顺序，使用专业打线工具，确保线芯与模块触点连接牢固、无外露。光纤熔接或机械接续需在洁净环境下操作，接头损耗需严格控制。
- 全面测试：施工完成后，必须使用专业的认证级测试仪（如Fluke DSX系列）对每一条链路进行100%测试。测试报告应包括：接线图、长度、插入损耗、近端串扰、回波损耗等全部参数，并确认符合甚至优于相关标准（如Cat6A符合TIA-568-C.2标准）。光纤链路需测试衰减和OTDR曲线。
（图解要点：技术人员使用专业工具进行打线的特写；认证测试仪屏幕上显示着“PASS”及详细参数报告的清晰照片）
五、 文档与标识：运维的地图
高标准施工的成果不仅在于现场，更在于移交一套完整的“使用说明书”。
- 竣工文档：包括最终的布线系统图、机柜设备布局图、端口对应表、所有链路的测试报告等。
- 物理标识：机房内所有机柜、配线架、设备、乃至地面插座，都应有统一、清晰的标识系统，与图纸对应。
（图解要点：展示一份结构清晰的竣工图纸或电子化文档管理系统界面）
###
弱电机房综合布线的高标准施工，是一个将严谨标准、优质材料、精湛工艺和科学管理融为一体的系统工程。它呈现出的不仅仅是赏心悦目的“艺术品”般的视觉效果（横平竖直、整齐划一），其内核是为未来的网络系统奠定了可靠、高效、易于管理和扩展的物理基础。投资于一次高标准的布线施工，将在系统整个生命周期内，通过极低的故障率、便捷的运维和灵活的扩容能力，持续带来回报。
